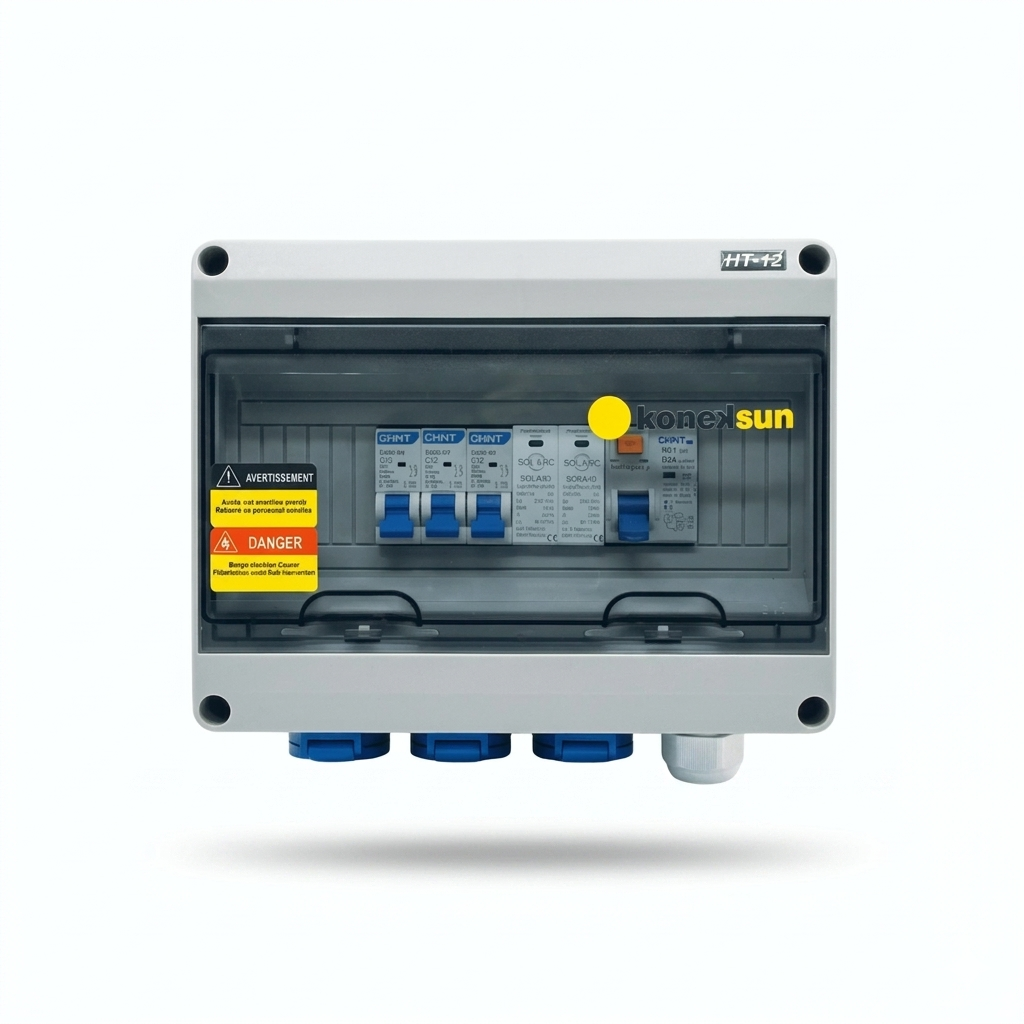

Coffret de jonction AC 3 entrées – Protection et centralisation installation solaire

3 entrées AC indépendantes (230 V – 50/60 Hz)

Courant maximal : 63 A

Bornes L / N / Terre (PE)

Section câble recommandée : 6 à 8 mm²

Longueur dénudage : 10 à 12 mm – Couple de serrage : 1,5 à 1,8 Nm

IP65 – IK10 | -20°C à +50°C | Altitude max 3 000 m

Humidité : 5 à 95 % sans condensation

Certifié CE – IEC/EN 61439-1 & 61439-3 –PD3

1 × Boîtier robuste IP65 – IK10

1 × Disjoncteur différentiel type B — CHINT NL1-63 (63A, 30mA)

3 × Disjoncteurs divisionnaires — CHINT NXB-40 C20

1 × Parafoudre intégré (SPD) — SOLARC SCS-C40, 2 modules (275VAC, 40kA)

3 × Prises IP44 pré-câblées (L / N / Terre)

1 × Presse-étoupe pour entrée câble

Montage mural, intérieur ou extérieur

Raccorder chaque équipement AC sur une des 3 entrées (câble 6–8 mm²)

Relier la sortie unique au tableau électrique ou ligne dédiée

Respecter les normes électriques locales

⚠️ Raccordement final à confier à un électricien qualifié
